产地：深圳 / 中国

型号：SF-TC190B-8822A-CT1

认证：ISO9001 / ISO14000

资料下载视频播放

产品概述

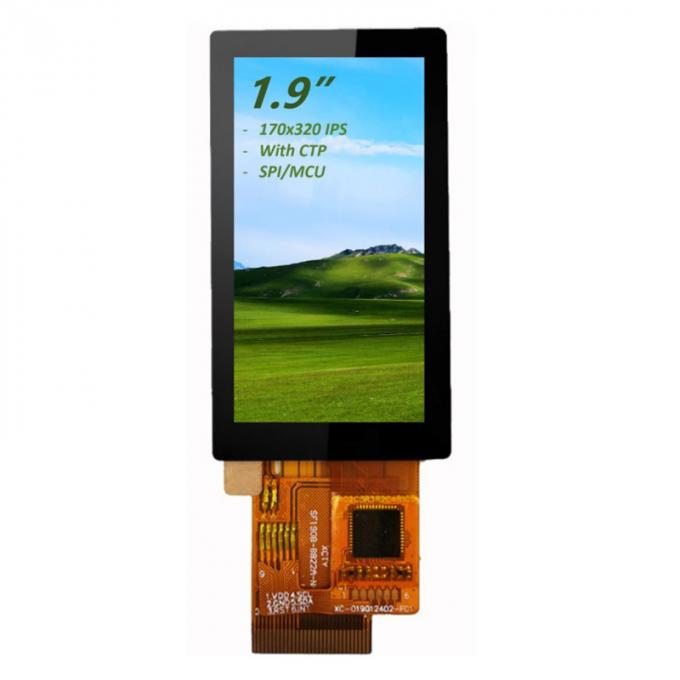

借助我们的最新产品，您可以进入尖端显示器领域：SF-TC190B-8822A-CT1 IPS TFT LCD。这款奇迹产品拥有光滑的 1.9 英寸圆形 IPS 显示屏，分辨率为 170×320 像素，可提供令人惊叹的视觉效果。

一目了然地了解其功能：

· 生动显示：在分辨率为 170×320 的 1.9 英寸 TFT 屏幕上体验绚丽色彩。

· 宽视角：享受宽广的视角和自由方向（80/80/80/80）。

· 时尚设计：纤薄时尚，尺寸为 25.80×49.72×1.43 毫米，可无缝融入任何项目。

· 先进技术：采用高效的 LCD 驱动器 IC ST7789VW，确保最佳性能。

· 多功能接口：兼容 SPI/MCU 接口，确保与各种系统无缝集成。

· 温度弹性：在 -20°C 至 +70°C（顶部）和 -30°C 至 +80°C（Tst）范围内平稳运行。

· 灵敏触摸：采用电容式触摸屏 (CTP)，实现直观、轻松的交互。

产品优势：

· IPS 全视角 (80/80/80/80)：超宽视角确保从各个方向均可获得最佳可视性 - 无论是安装、放置在表面还是手持。

· 卓越的显示性能：在背景颜色、亮度、视角和强度方面均提供卓越的性能，确保优质的视觉体验。

· 适用于工业和医疗应用的优质品质：保持高质量标准，适合要求苛刻的工业和医疗环境。

· 多功能触摸屏选项：提供灵活性，可选择电阻式触摸屏或可定制的 CTP（电容式触摸屏）设计，以满足客户规格要求。此外，FPC（柔性印刷电路）可定制，以进一步满足独特需求。

· 具有竞争力的价格，不会影响质量：提供经济高效的解决方案，不会影响质量，在 LCD 行业中占据有利地位。

· 安装和维护简单：设计易于安装和维护，简化流程，轻松集成和维护。

规格参数

产品图纸 （无触摸）

（带电容式触摸屏）

接口引脚说明

NO.	PIN NAME	I/O	Description
1	GND	I	Power Ground
2	VDD	I	Power Supply for Analog, VDD=2.4V~3.3V.
3	IM2	I	when IM1=0, IM2=0，8080-8bit;when IM1=1, IM2=1，4-line SPI serial I/F.
4	IM1	I
5	RESET	I	This signal will reset the device and it must be applied to properly initialize the chip. Signal is active low.
6	CS	I	Chip selection pin; Low enable, High disable.
7	D/C(SPI-SCL)	I	When connecting to an 8080-series microprocessor, this pin receives the data/command selection pin. This pin is used to be serial interface clock in 4-line serial interface.
8	WR(SPI-RS) （SPI-RS）	I	When connecting to an 8080-series microprocessor, this pin receives the write signal. Display data/command selection pin in 4-line serial interface.
9	RD	I	When connecting to an 8080-series microprocessor, this pin receives the Read signal. Read operation is initiated when this pin is pulled LOW and the chip is selected. When serial interface is selected, this pin must be connected to Ground.
10	SDA	I	SPI interface input/output pin. The data is latched on the rising edge of the SCL signal.
11-18	D0-D7	I	MCU parallel interface data bus.
19	NC	I	No Connect
20	LEDA	I	LED Anode
21-24	LEDK1	I	LED Cathode
25	GND	I	Power Ground
26	TP_RST	I	System reset of Touch Panel. If no used, let this pin open.
27	TP_SCL	I	I²C clock signal of Touch Panel. If no used, let this pin open.
28	TP_SDA	I	I²C data signal of Touch Pane. If no used, let this pin open.
29	TP_INT	I	Interrupt signal to main processor of Touch Panel. If no used, let this pin open.
30	GND	I	Power Ground
