产品概述
SF-TC397H-8783A-T 是一款 TFT LCD 触摸屏模块，对角线尺寸为 3.97 英寸（4 英寸），分辨率为 480×800 像素。该模块配备 ILI9806E IC，集成控制器和驱动器 IC 功能，并支持 RGB 接口。它在 2.6V 至 3.3V 的电源电压 (Vdd) 范围内工作，观看方向为 12 点钟方向，宽高比为 4:3。
SF-TC397H-8783A-T 专为纵向模式设计，亮度为 300 尼特（典型值）。此外，它还兼容可选的电阻式触摸屏和投射电容式触摸屏功能。工作温度范围为 -20℃ 至 +70℃，存储温度范围为 -30℃ 至 +80℃。这款多功能 3.97 英寸（4 英寸）TFT LCD 模块可用于各种设备，例如咖啡机、微波炉、扫描仪、家庭自动化系统、门禁系统、监控设备、分析仪、安全系统、花园灌溉系统等。
产品优势
· 背景颜色、亮度、视角、强度等显示性能出色。
· 工业应用温度范围宽，最高可达 -20℃ 至 +70℃。
· 稳定供应，可连续量产 5 年以上。无 EOL 担忧。
· 灵活选择带或不带电阻式触摸屏。我们还可以为客户设计定制的 CTP（电容式触摸屏）。
· FPC 可定制为具有不同的接口、引脚数和引脚分配等。
· LCD 行业同类解决方案中成本最低。
· 易于安装，易于维护。
应用
广泛应用于咖啡机、微波炉、扫描仪、家庭自动化、门禁系统、监控设备、分析仪、安全系统、花园灌溉系统等。
规格参数
| Product: | 4″inch TFT LCD Touch Screen |
| Touch Screen: | Resistive Touch Panel (RTP) |
| Resolution: | 480×800 |
| Viewing Direction: | 12 O’clock |
| Driver IC: | ILI9806E |
| Pin Number: | 51 Pins |
| Connection: | Plugging |
| Interface: | RGB |
| Surface Luminance: | 300 Cd/m2 (nits) |
| LED Lifetime: | 40,000 Hours |
| Compliance: | REACH & RoHS Compliant |
| Operating Temp.: | -20℃ To +70℃ |

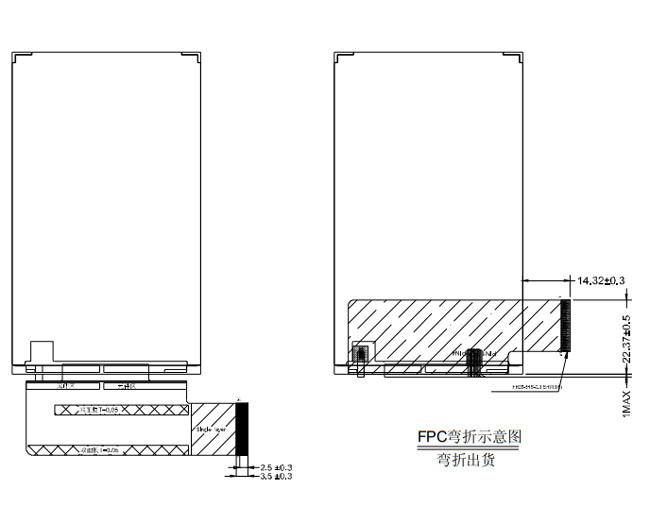

外形结构图
接口引脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | LEDK | O | LED Cathode |
| 2 | LEDA | O | LED Anode |
| 3 | YU | I | Touch Panel input signal |
| 4 | XL | I | Touch Panel input signal |
| 5 | YD | I | Touch Panel input signal |
| 6 | XR | I | Touch Panel input signal |
| 7 | GND | I | Ground |
| 8 | VCI | I | Power Supply 2.8V Voltage |
| 9 | NC | – | Set Open |
| 10 | IOVCC | I | Power Supply 1.8V Voltage |
| 11 | TE | I | Tearing effect output |
| 12 | SDO | – | SPI Interface Input/output Pin |
| 13 | SDI | I | SPI Interface Input/output Pin |
| 14 | WR/SCL | – | SPI Clock Signal |
| 15 | CSX | I | Input pin for chip selection signal |
| 16 | RESX | I | LCM Reset input signal |
| 17-40 | DB23-DB0 | I/O | Display Data I/O |
| 41 | ENABLE | I | Data enable signal in RGB I/F mode 1. |
| 42 | DOTCLK | I | Clock Signal to Sample each date |
| 43 | HSYNC | I | Horizontal Synchronizing Signal |
| 44 | VSYNC | I | Vertical Synchronizing Signal |
| 45 | LEDPWM | I | This pin is connect to the external LED driver. |
| 46 | LWDON | I | Used for turning On/Off external LED backlight control. |
| 47 | NC | – | Set Open |
| 48 | NC | – | Set Open |
| 49 | IM0 | I | Select the interface mode |
| 50 | IM1 | I | Select the interface mode |
| 51 | GND | I | Ground |
产品图像
