产品概述
我们的 4 英寸 TFT LCD 模块具有 480×800 像素的原始分辨率和宽广的 IPS 全视角，可充分发挥视觉显示的潜力。SF-TC397H-8774A-T，这是一款专为无与伦比的清晰度和多功能性而设计的尖端显示器。
主要规格：
· 显示屏尺寸：3.97 英寸（4.0 英寸）
· 分辨率：480×800 像素
· 视角：广视角
· 外形尺寸：57.1496.853 毫米
· LCD 驱动 IC：ILI9806E
· 接口：RGB
· 温度范围：工作：-20°C 至 +70°C；存储：-30°C 至 +80°C
· 触摸屏：电阻式触摸屏
产品亮点：
· 使用 SF-TC397H-8774A-T TFT LCD 模块提升您的视觉效果，该模块拥有鲜艳的 3.97 英寸显示屏和电阻式触摸屏，可实现无缝交互。
· 享受 RGB 接口的轻松连接。SF-TC397H-8774A-T 的紧凑设计，尺寸为 57.14*96.85 毫米，确保与各种应用兼容。
· 该模块配备 ILI9806E 控制器，在 2.6V 至 3.3V 的逻辑电源电压范围内提供卓越的性能。
· 体验无与伦比的多功能性，工作温度范围为 -20℃ 至 +70℃，轻松满足工业要求。
· 使用 SF-TC397H-8774A-T 在横向和纵向模式之间无缝切换，亮度为 400 cd/m2，可在任何方向实现最佳可视性。
· 通过可定制的 FPC 选项（包括电阻式触摸屏集成的选择）定制您的显示体验。
优势：
· SF-TC397H-8774A-T 的 IPS 全视角可让您从任何角度享受身临其境的观看体验，非常适合各种应用。
· 得益于卓越的显示性能，提供无与伦比的色彩还原、亮度和强度，带来引人注目的视觉效果。
· 适应苛刻的环境，温度范围为 -20℃ 至 +70℃，非常适合工业应用。
· 使用可选的电阻式触摸屏集成自定义您的显示偏好，或探索电容式触摸屏解决方案以增强交互性。
· 采用经济高效的解决方案而不影响质量，使 SF-TC397H-8774A-T 成为 LCD 行业的杰出选择。
· 简化安装和维护流程，确保操作无忧，无缝集成到您的项目中。
规格参数
| Product: | 4″inch TFT LCD Touch Screen |
| Touch Screen: | Resistive Touch Panel (RTP) |
| Driver IC: | ILI9806E |
| Viewing Direction: | IPS Full Viewing Angle |
| Pin Number: | 51 Pins |
| Connection: | Plugging |
| Surface Luminance: | 300 Cd/m2 (nits) |
| Interface: | RGB |
| LED Lifetime: | 40,000 Hours |

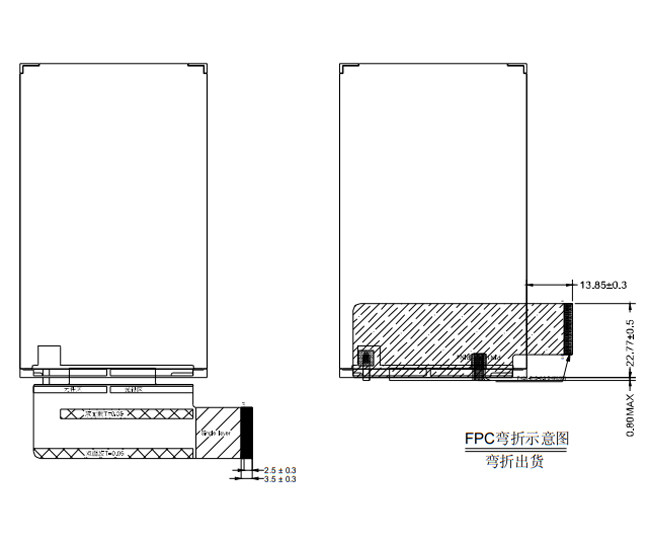

外形结构图
接口引脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | LEDK | O | LED Cathode |
| 2 | LEDA | O | LED Anode |
| 3 | YU | I | Touch Panel input signal |
| 4 | XL | I | Touch Panel input signal |
| 5 | YD | I | Touch Panel input signal |
| 6 | XR | I | Touch Panel input signal |
| 7 | GND | I | Ground |
| 8 | VCI | I | Power Supply 2.8V Voltage |
| 9 | NC | – | Set Open |
| 10 | IOVCC | I | Power Supply 1.8V Voltage |
| 11 | TE | I | Tearing effect output |
| 12 | SDO | – | SPI Interface Input/output Pin |
| 13 | SDI | I | SPI Interface Input/output Pin |
| 14 | WR/SCL | – | SPI Clock Signal |
| 15 | CSX | I | Input pin for chip selection signal |
| 16 | RESX | I | LCM Reset input signal |
| 17-40 | DB23-DB0 | I/O | Display Data I/O |
| 41 | ENABLE | I | Data enable signal in RGB I/F mode 1. |
| 42 | DOTCLK | I | Clock Signal to Sample each date |
| 43 | HSYNC | I | Horizontal Synchronizing Signal |
| 44 | VSYNC | I | Vertical Synchronizing Signal |
| 45 | LEDPWM | I | This pin is connect to the external LED driver. |
| 46 | LWDON | I | Used for turning On/Off external LED backlight control. |
| 47 | RS | I | Register select signal |
| 48 | RD | I | Read strobe signal input pin |
| 49 | IM0 | I | Select the interface mode |
| 50 | IM1 | I | Select the interface mode |
| 51 | GND | I | Ground |
直流特性 (VDD=2.8V,Ta=25°C)
| Item | Symbol | Min | Type | Max | Unit | Test condition |
| Operating voltage | VDD | 2.6 | 2.8 | 3.3 | V | – |
| Supply current | IDD | – | – | 5 | mA | VDD=2.8V,Ta=25°C |
| Input voltage | VIH | 0.8VDD | – | VDD | V | – |
| VIL | 0 | – | 0.2VDD | V | ||
| Input leakage current | IIL | -1.0 | – | 1.0 | mA | VIN=VDD or VSS |
电光特性
| Item | Symbol | MIN | TYP | MAX | UNIT | Test Condition | Note |
| Supply Voltage | Vf | 25.6 | V | If= 20 mA | – | ||
| Supply Current | If | – | 20 | – | mA | – | – |
| Reverse Voltage | Vr | – | – | 5 | V | – | |
| Power dissipation | Pd | – | 512 | – | mW | – | |
| Luminous Intensity for LCM | – | 400 | – | Cd/m2 | If= 20mA | – | |
| Uniformity for LCM | – | 80 | – | – | ％ | If= 20 mA | – |
| Backlight Color | White | ||||||
产品图像
