产品概述
SF-TC350M-9268A1-T 是一款 3.5 英寸 TFT-LCD 模块，分辨率为 QVGA 320×240 像素。该模块集成了 HX8238D IC，结合了控制器和驱动器 IC 功能，支持 RGB 接口，工作电压 (Vdd) 范围为 2.5V 至 3.3V。其显著特点包括防眩光表面面板、6 点钟方向视角和 4:3 的宽高比。
SF-TC350M-9268A1-T 专为横向模式设计，亮度为 350 尼特。此外，它还提供电阻式触摸屏和投射电容式触摸屏功能的可选配置。工作温度范围为 -20℃ 至 +70℃，存储能力为 -30℃ 至 +80℃。
常见问题解答
我如何下订单？
要下订单，请提供清晰的需求详情，以便我们及时向您发送报价。如需咨询设计或进一步讨论，建议通过电子邮件或电话联系我们，以获得更精确、更量身定制的 LCD 解决方案建议。
你们提供哪些类型的显示器？
我们提供一系列显示器，包括 TFT 彩色 LCD 显示模块、单色 LCD 模块、OLED LCD 模块、带数码相框的 LCD 模块和 Android 平板电脑，适用于室内和室外、工业和商业应用。我们提供标准解决方案以及可定制的设计。我们提供现成和设计产品，为客户提供全面的一站式解决方案。
保修政策是什么？
我们为所有产品提供 1 年保修。有缺陷的物品可以退货和更换。
你们的交货条件是什么？
我们接受各种交货条款，包括 EXW、FOB、FCA 等。您可以选择最方便或最具成本效益的选项。
规格参数
| Product: | 3.5″ Inch TFT LCD Screen |
| Touch Screen: | Resistive Touch Panel (optional) |
| Resolution: | 320×240 |
| Cover Glass Dimension: | Customizable |
| Viewing Direction: | 12:00 |
| Interface: | RGB (customizable) |
| Pin Number: | 45 Pins (customizable) |
| Connection: | Plugging (customizable) |
| Surface Luminance: | 350 Cd/m2 (nits) (customizable) |
| LED Lifetime: | 40,000 Hours |

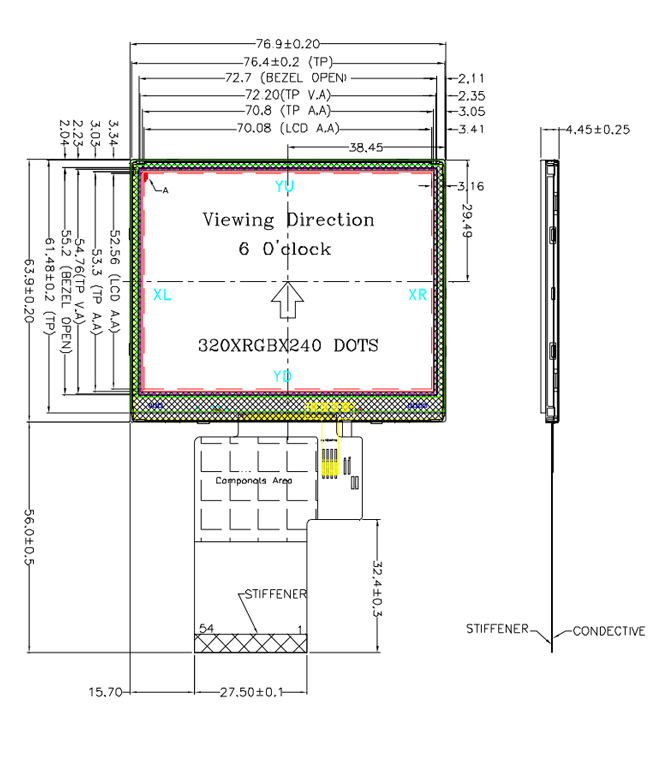

外形结构图
接口引脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | LED-K1 | I | LED Cathode |
| 2 | LED-K2 | I | LED Cathode Connect to LED-K1 |
| 3 | LED-A1 | I | LED Anode |
| 4 | LED-A2 | I | LED Anode Connect to LED-A1 |
| 5-7 | NC | – | No Connection |
| 8 | /RESET | I | Reset Pin |
| 9 | CS | I | Input pin for chip selection signal |
| 10 | SCL | I | SPI Clock Signal |
| 11 | SDI | I | SPI Interface Input Pin |
| 12 | B0 | I | BLUE Data Signal(LSB) |
| 13-19 | B1-7 | I | BLUE Data Signal |
| 20 | G0 | I | GREEN Data Signal(LSB) |
| 21-27 | G1-7 | I | GREEN Data Signal |
| 28 | R0 | I | RED Data Signal (LSB) |
| 29-35 | R1-7 | I | RED Data Signal |
| 36 | HSYNC | I | Horizontal Synchronizing Signal |
| 37 | VSYNC | I | Vertical Synchronizing Signal |
| 38 | DOTCLK | I | Clock Signal to Sample each date |
| 39-40 | NC | – | No Connection |
| 41 | VDD | I | +2.8V Power Source |
| 42 | VDDIO | I | 1.8V~2.8V Power Source |
| 43 | YU | I | Touch Panel Pin |
| 44 | XL | I | |
| 45 | YD | I | |
| 46 | XR | I | |
| 47-51 | NC | – | Not Connection |
| 52 | ENABLE | I | Input Data enable control |
| 53-54 | GND | I | Power Ground |
最大绝对限度
| Item | Symbol | Value | Unit |
| Power supply voltage for logic | VDD | -0.3~4.6 | V |
| Input voltage | Vin | VDD+0.3 | V |
| Operating temperature | Topr | -20 to 70 | °C |
| Storage temperature | Tstg | -30 to 80 | °C |
背光电光特性
| Item | Symbol | MIN | TYP | MAX | UNIT | Condition |
| Supply Voltage | Vf | 17.5 | 19.2 | 20.5 | V | If=20mA |
| Supply Current | If | – | 20 | – | mA | – |
| Reverse Voltage | Vr | – | – | 5 | V | – |
| Power dissipation | Pd | – | 288 | – | mW | – |
| Luminous Intensity | 260 | 320 | 350 | Cd/m2 | If=20mA | |
| Uniformity for LCM | – | 80 | – | – | ％ | If=20mA |
| Backlight Color | White | |||||
产品图像
