产品概述
揭开SF-TC177L-9273A-T LCD 触摸屏的面纱，这是一款突破性的 1.77 英寸 TFT-LCD 奇迹，分辨率高达 128×160 像素（水平 128 x 垂直 160）。这款尖端的 TFT LCD 型号与 SPI 接口技术无缝集成。该显示面板的工作电压范围为 2.6V 至 3.3V（典型值：2.8V），适用于嵌入式系统、自动化、GPS、医疗设备、工业设备和安全设备，提供无与伦比的质量和生动的图像。 SF-TC177L-9273A-T 电阻式触摸屏 TFT 亮度高达 200 cd/m2（典型值），确保在 -20℃ 至 +70℃ 的各种环境下保持清晰度，存储范围为 -30℃ 至 +80℃。
产品功能：
· 这款 1.77 英寸 TFT LCD 拥有 TN 型显示屏，确保在 12 点钟位置获得最佳观看效果。
· 这款显示屏专为 SPI 接口设计，提供可定制的 MCU 和 RGB 接口选项，满足各种需求。
· 这款 1.77 英寸电阻式触摸屏 TFT 具有 128×160 点的 QQVGA 分辨率，专为纵向/垂直显示而设计。
· 这款 TFT 屏幕由 ILI9163C 驱动并与 ST7735 兼容，可确保无缝控制和集成。
· 这款 LCD 触摸屏可在 -20℃ 至 +70℃ 的温度范围内完美运行，重新定义了可靠性和性能。
规格参数
| Product: | 1.77″ Inch Resistive LCD Touch Screen |
| Resolution: | 128×160 Pixels |
| Interface: | SPI (can Be Customized) |
| Driver IC: | ILI9163C |
| Cover Glass Dimension: | Customizable |
| Pin Number: | 18 Pins ( Customizable ) |
| Outline Dim.: | 34×42.9×3.55 Mm |
| LED Lifetime: | 40,000 Hours |
| Touch Screen: | With Resistive Touch ( PCAP Optional) |
| Viewing Direction: | 12 O’clock |
| Connection: | Soldering Type (Customizable) |
| Surface Luminance: | 200 Cd/m2(nits) |
| Operating Temp.: | -20℃ To +70℃ |
| Compliance: | REACH & RoHS Compliant |

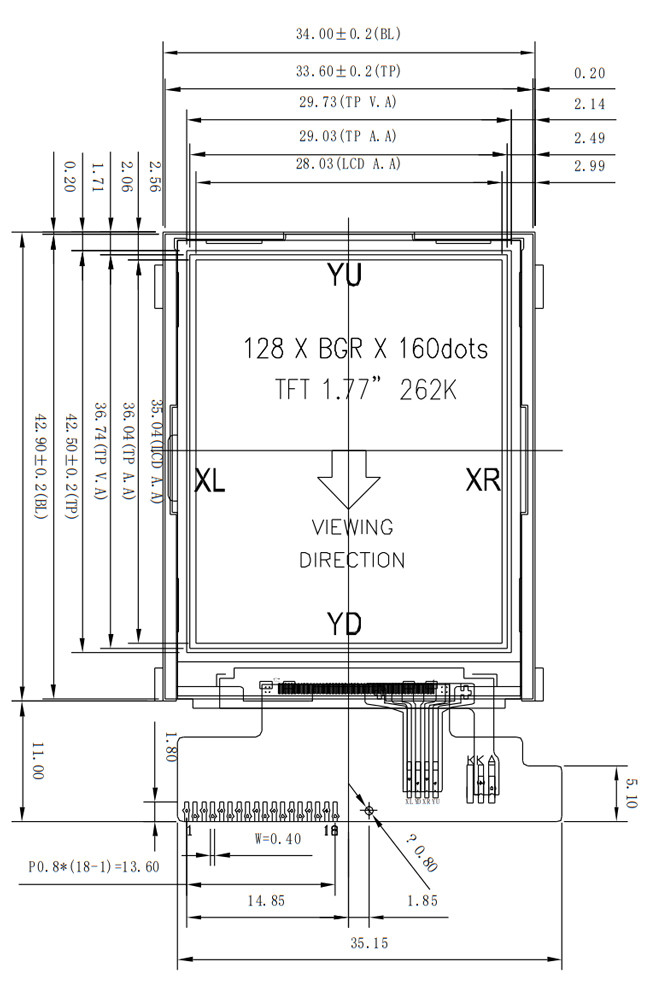

外形结构图
接口引脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | GND | I | Ground |
| 2 | LED- | O | LED Cathode |
| 3 | LED+ | O | LED Anode |
| 4 | GND | I | Ground |
| 5 | RESET | I | LCM Reset input signal |
| 6 | A0 | I | Register select signal |
| 7 | SDA | I | Display Data input signal |
| 8 | SCK | I | Display Clock input signal |
| 9 | VDDA | I | Power Supply 2.8V Voltage |
| 10 | VDDIO | I | Power Supply 2.8V/1.8V Voltage |
| 11 | CS | I | Input pin for chip selection signal |
| 12 | GND | I | Ground |
| 13 | YD | I | Touch Panel input signal |
| 14 | XL | I | Touch Panel input signal |
| 15 | YU | I | Touch Panel input signal |
| 16 | XR | I | Touch Panel input signal |
| 17 | GND | I | Ground |
| 18 | GND | I | Ground |
产品图像
