型号：SFEPD154H-7003A01

认证：ISO9001 / ISO14000

资料下载视频播放

产品概述

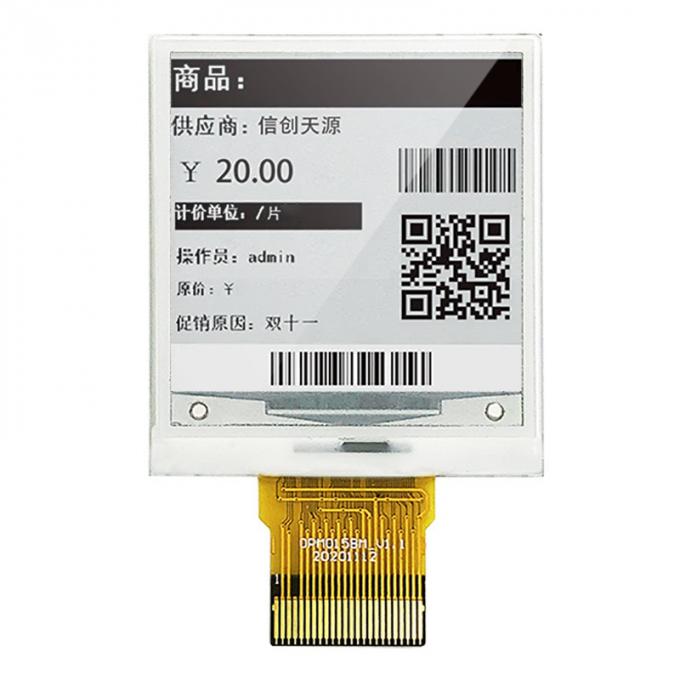

SFEPD154H-7003A01 是一款 1.54 英寸有源矩阵电泳显示器 (AM EPD)，专为电子货架标签等超低功耗应用而设计。

主要特点：

· 清晰、锐利的显示：152×152 像素分辨率，文本和图像清晰。

· 高可读性：出色的对比度（超过 10:1）和宽视角，可在各种照明条件下清晰可见。

· 节能：功耗极小，双稳态显示器无需电力即可保存图像。

· 简单集成：串行外设接口 (SPI) 和 I2C 接口选项，连接方便。

· 内置功能：包括显示 RAM、温度传感器和片上稳压器。

优点：

· 电池寿命长：非常适合无法频繁更换电池的设备。

· 阳光下可读：即使在明亮的阳光下也能提供类似纸张的阅读体验。

· 多功能：适用于 ESL、可穿戴技术和其他低功耗显示器。

应用：

· 电子货架标签系统

产品信息

外形结构图

接口引脚定义

No.	Name	I/O	Description	Remark
1	NC		Do not connect with other NC pins	Keep Open
2	GDR	O	N-Channel MOSFET Gate Drive Control
3	RESE	I	Current Sense Input for the Control Loop
4	NC	NC	Do not connect with other NC pins	Keep Open
5	VSH2	C	Positive Source driving voltage(Red)
6	TSCL	O	I2C Interface to digital temperature sensor Clock pin
7	TSDA	I/O	I2C Interface to digital temperature sensor Data pin
8	BS1	I	Bus Interface selection pin	Note 5-5
9	BUSY	O	Busy state output pin	Note 5-4
10	RES#	I	Reset signal input. Active Low.	Note 5-3
11	D/C#	I	Data /Command control pin	Note 5-2
12	CS#	I	Chip select input pin	Note 5- 1
13	SCL	I	Serial Clock pin (SPI)
14	SDA	I	Serial Data pin (SPI)
15	VDDIO	P	Power Supply for interface logic pins It should be connected with VCI
16	VCI	P	Power Supply for the chip
17	VSS	P	Ground
18	VDD	C	Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS
19	VPP	P	FOR TEST
20	VSH1	C	Positive Source driving voltage
21	VGH	C	Power Supply pin for Positive Gate driving voltage and VSH1
22	VSL	C	Negative Source driving voltage
23	VGL	C	Power Supply pin for Negative Gate driving voltage VCOM and VSL
24	VCOM	C	VCOM driving voltage
