产地：深圳 / 中国

型号：SFEPD750BWR-7023A01

认证：ISO9001 / ISO14000

资料下载视频播放

产品概述

主要特点

· 低功耗：专为延长电池寿命而设计。

· 高分辨率：800 x 480 像素，可显示清晰的图像和文本。

· 三色显示屏：黑色、白色和红色，增加视觉趣味。

· 出色的视角：几乎从任何角度看，图像都清晰可见。

· 紧凑尺寸：170.2 毫米（高）x 111.2 毫米（垂直）x 1.1 毫米（厚）。

· 大有效区域：163.2 毫米（高）x 97.92 毫米（垂直）。

· 详细像素：204 x 204 微米像素间距 (124dpi)。

· 工作温度：0°C 至 +35°C。

· 存储温度：-25°C 至 +60°C

· 防眩光，3H 表面处理：减少反射，提高可读性。

· 24 针 SPI 接口：便于连接。

· 垂直条纹像素排列

· 7 mA 输入电流

· 符合 RoHS 和 Reach 标准：符合环保标准。

应用场景

· 标牌：室内和室外展示的完美选择。

· 电子货架标签：动态定价和产品信息更新。

· 电子纸阅读器：享受舒适的纸质阅读体验。

· 电子纸笔记本：具有真实纸张触感的数字笔记。

· 手机：创建辅助低功耗显示器。

· 计算机和显示器：辅助节能屏幕。

· 可穿戴产品：类似智能手表的显示器，无需持续耗电。

主要规格

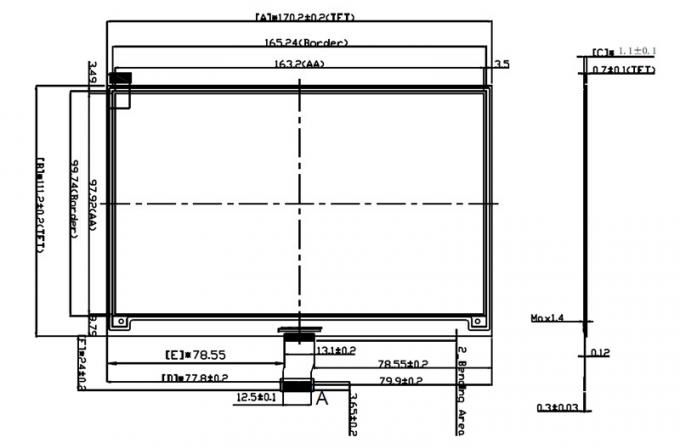

外形结构图

接口定义

No.	Name	I/O	Description	Remark
1	NC		Do not connect with other NC pins
2	GDR	O	N-Channel MOSFET Gate Drive Control
3	RESE	I	Current Sense Input for the Control Loop
4	NC		Do not connect with other NC pins
5	VDHR	C	Positive Source driving voltage 1
6	TSCL	O	I2C Interface to digital temperature sensor Clock pin
7	TSDA	I/O	I2C Interface to digital temperature sensor Data pin
8	BS	I	Bus Interface selection pin	Note 5-4
9	BUSYN	O	Busy state output pin	Note 5-3
10	RSTN	I	Reset signal input. Active Low.
11	D/C	I	Data /Command control pin	Note 5-2
12	CSB	I	Chip select input pin	Note 5- 1
13	SCL	I	Serial Clock pin (SPI)
14	SDA	I	Serial Data pin (SPI)
15	VDD	P	Power Supply for interface logic pins
16	VDD	P	Power Supply for the chip
17	VSS	P	Ground
18	VDDD	C	Core logic power pin VDDD can be regulated internally from VDD. A capacitor should be connected between VDDD and VSS under all circumstances
19	VPP	P	Power Supply for OTP Programming
20	VSH	C	Positive Source driving voltage 2
21	VGH	C	Positive Gate driving voltage
22	VSL	C	Negative Source driving voltage
23	VGL	C	Negative Gate driving voltage
24	VCOM	C	VCOM driving voltage

绝对最大额定值

面板直流特性

以下规格适用于：VSS=0V、VDD=3.0V、TOPR =25ºC

Parameter	Symbol	Condition	Applicable pin	Min.	Typ.	Max.	Unit
Logic supply voltage	Vdd	–	VDD	2.8	3.0	3.6	V
High level input voltage	VIH	–	–	0.8 Vdd	–	–	V
Low level input voltage	VIL	–	–	–	–	0.2 Vdd	V
High level output voltage	VOH	IOH = – 100uA	–	0.9 Vdd	–	–	V
Low level output voltage	VOL	IOL = 100uA	–	–	–	0. 1 Vdd	V
OTP Program voltage	VPP	–	VPP	–	7.5	–	V
Typical power panel	PTYP	–	–	–	45	450	mW
Deep sleep mode	PSTPY	–	–	–	3	–	uW
Typical operating current	Iopr_ VDD	Vdd =3.0V-	–	–	15	150	mA
Sleep mode current	Islp_ VDD	VDD=3.0V DC/DC OFF No clock No output load Ram data retain	VDD	–	35	—	uA
Deep sleep mode current	Idslp VDD	VDD=3.0V DC/DC OFF No clock No output load Ram data not retain	VDD	–	1	—	uA
Operation temperature range	TOPR	–	–	0	–	50	°C
Operation illuminance intensity	E	indoor only	–	–	–	2000	ux
Storage temperature range	TSTG	–	–	-25	–	60	°C
Storage relative humidity	RHst	–	–	30	–	60	%RH
