价格标签屏幕 2.66 英寸反射模式 ESL 显示屏 152×296 点分辨率

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

型号：SFEPD266H-7005A01

认证：符合 ISO9001 / ISO14000 REACH 和 RoHS 标准

资料下载视频播放

2.66 英寸 E-Ink ESL 显示屏：升级您的货架标签

主要特点：

· 清晰、高对比度的显示屏：152×296 像素，可清晰显示价格和产品信息。

· 超级节能：一次充电即可使用数月甚至数年。

· 宽视角：从任何方向都易于阅读。

· 灵活的方向：可根据您的需要以横向或纵向模式显示。

· 易于集成：串行外设接口和 I2C 信号主接口。

· 内置温度传感器：用于动态价格调整（可选）。

优势：

· 提升客户体验：提供清晰、最新的产品信息。

· 降低运营成本：无需手动更改价格标签和相关人工。

· 简化库存管理：自动更新价格和跟踪库存。

· 使您的商店外观现代化：时尚的电子墨水显示屏营造出高科技外观。

适用于：

· 零售店

· 超市

· 仓库

· 图书馆

· 任何需要动态、低功耗显示器的应用

立即联系我们，了解我们的 ESL 显示器如何彻底改变您的业务！

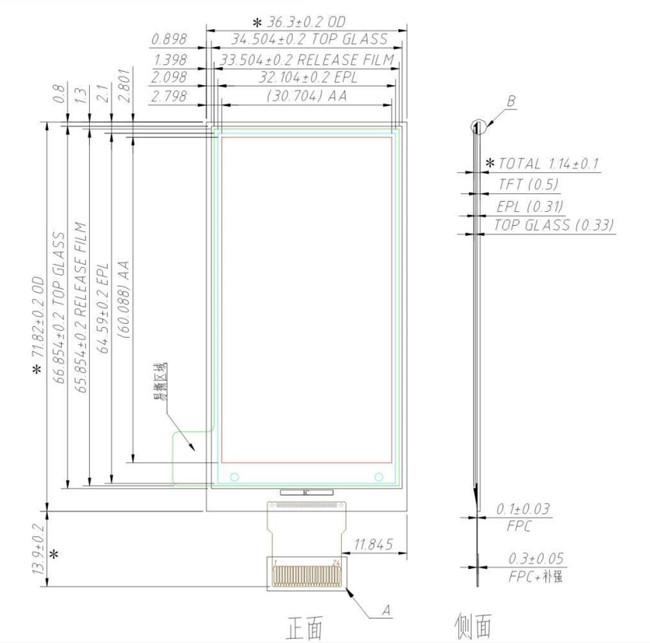

外形结构图

1 (2)

接口引脚定义

Pin #	Single	Description	Remark
1	NC	No connection and do not connect with other NC pins	Keep Open
2	GDR	N-Channel MOSFET Gate Drive Control
3	RESE	Current Sense Input for the Control Loop
4	NC	No connection and do not connect with other NC pins	Keep Open
5	VSH2	Positive Source driving voltage
6	TSCL	I²C Interface to digital temperature sensor Clock pin	Note 6-6
7	TSDA	I²C Interface to digital temperature sensor Data pin.	Note 6-6
8	BS1	Bus selection pin	Note 6-5
9	BUSY	Busy state output pin	Note 6-4
10	RES #	Reset signal input.	Note 6-3
11	D/C #	Data/Command control pin	Note 6-2
12	CS #	The chip select input connecting to the MCU.	Note 6- 1
13	SCL	Serial clock pin for interface.
14	SDA	Serial data pin for interface.
15	VDDIO	Power input pin for the Interface.
16	VCI	Power Supply pin for the chip
17	VSS	Ground (Digital)
18	VDD	Core logic power pin
19	VPP	Power Supply for OTP Programming
20	VSH1	Positive Source driving voltage
21	VGH	Power Supply pin for Positive Gate driving voltage and VSH
22	VSL	Negative Source driving voltage
23	VGL	Power Supply pin for Negative Gate driving voltage, VCOM and VSL
24	VCOM	VCOM driving voltage

最大绝对额定值

Symbol	Parameter	Rating	Unit	Humidity	Unit	Note
VCI	Logic supply voltage	-0.5 to +6.0	V	–	–
TOPR	Operation temperature range	0 to 40	°C	45 to70	%	Note 12- 1
Tttg	Transportation temperature range	-25 to 60	°C	45 to70	%	Note12-2
Tstg	Storage condition	0 to 40	°C	45 to70	%	Maximum storage time: 5 years
–	After opening the package	0 to 40	°C	45 to70	%
